在設計方案和安裝自動門的安全性電眼(安全燈)時，應考慮到電眼的安裝部位。一般狀況下，安全性電眼應設計方案在感應門固定不動門框兩邊立桿兩側(一般將主題活動門框掛在里側)，以防主題活動門框晃動危害安全性電眼。兩邊立桿規格很大，沖孔機安裝部位非常容易挑選。假如是帶外框的條式感應門，還可以安裝在固定不動門框的中垂框帶，使相對性間距較近，有利于電眼自動對焦，但需事前考慮到布線，以防主題活動門框觸碰到露出的線框。

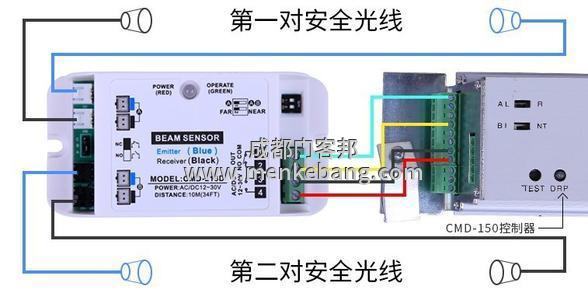

感應門安全光線接線表明：

1.電眼頭時，打孔直徑為13mm

針對單梁，提議安裝在距地60cm的高寬比。針對雙梁，一組安裝在距地30cm處，另一組安裝在距地90cm處

2.擇單光線時，發送和接受禿頭務必聯接到8拼湊終端設備的主收發機終端設備，不然，聯接到二級收發機終端設備將造成操縱不成功!

3.和發送的內眼角有一定的全自動捕獲范疇，但安裝時務必指向，以確保水準和豎直方位的一致性。

4.收眼眶和接受眼眶中間，應留意平常不必放置盆栽或別的堆積原材料，以防阻塞操作失誤。

感應門常見問題：

盡管安全性眼具備非常好的太陽光抗干擾性，但安裝時要防止內眼角立即與強光照立即觸碰。

保證安全燈距地高寬比不低于20公分

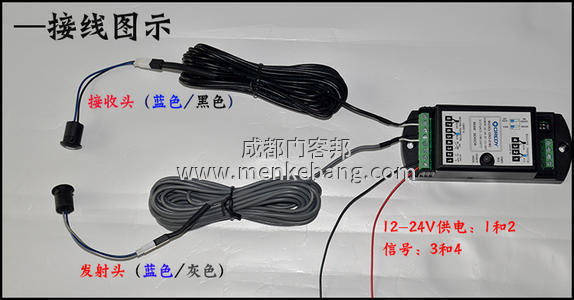

電眼聯接圖示電眼聯接圖示電眼聯接圖示電眼一般分成深藍色、灰黑色(或深灰色、灰黑色等)做為發送和接受電眼頭的像素方式。布線時，還務必留意電眼控制柜上的接線方法。灰黑色接灰黑色，深藍色接接線端子排，黑與白線(銅芯電纜)和網線(外整車線束)不可以插錯。

以上就是感應門安全光線接線圖,怎么接感應門安全光線介紹，希望對你有所幫助，更多請關注：自動門安全光線多少錢    自動門安全光線怎么接  手感應開關原理
