經常工廠、小區等大型場地的出入口大門多采用人工控制的方式。對進出的人員采用人工識別的方法，因此需要在出入口處安排24小時值班門衛，十分耗費人工。當門衛值班人員短暫不在崗位的時候，進出人員需要在門衛處等待，嚴重時會造成擁堵，給人們進出帶來困擾。因此需要研發一種能夠自動識別人員信息的自動門控制裝置，無需人工控制大門，縮短人員進出場地的時間，減小不必要的麻煩。

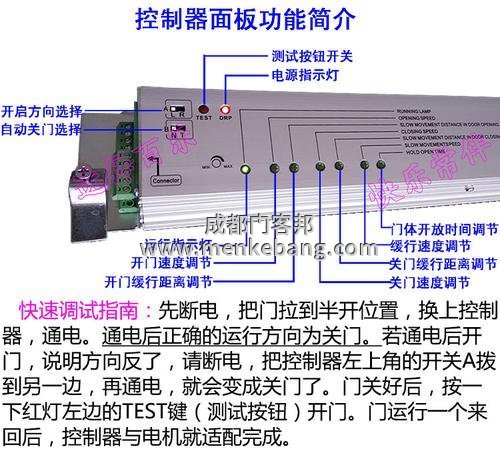

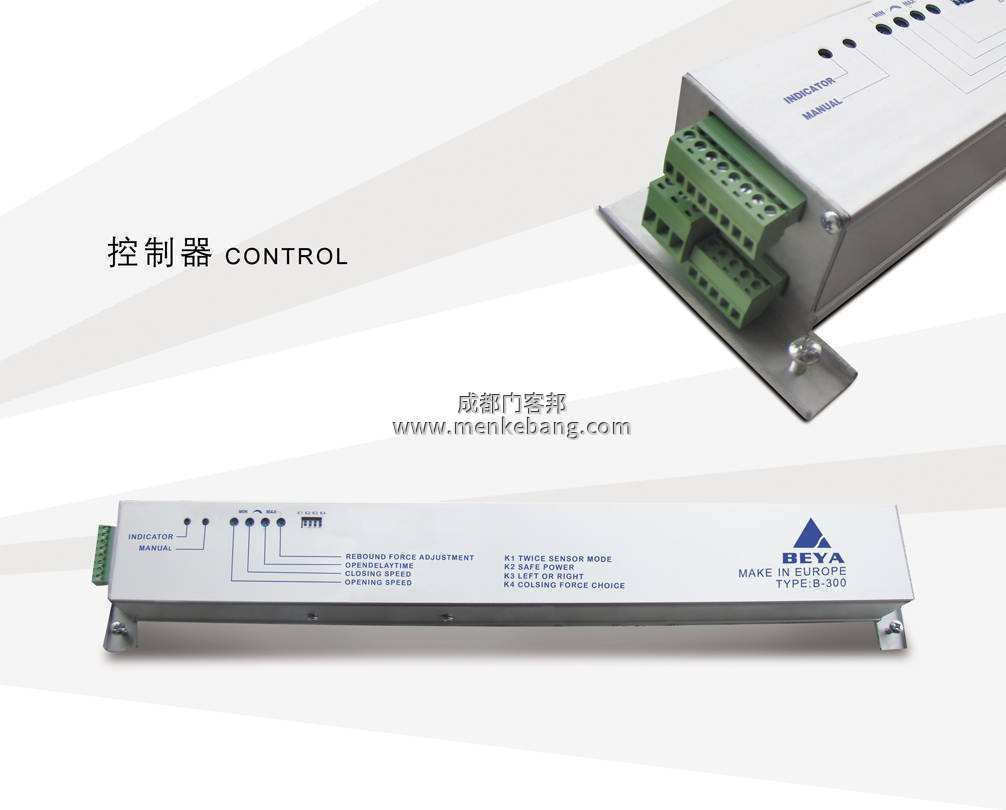

自動門控制器裝置，其電路上元器件包括：開關電源、第一中間繼電器、第二中間繼電器、第三中間繼電器、第四中間繼電器、第一光電開關、第二光電開關、第三光電開關、第一時間繼電器、第二時間繼電器、急停按鈕、開門遠控端子、關門遠控端子、停止遠控端子、公共端子。

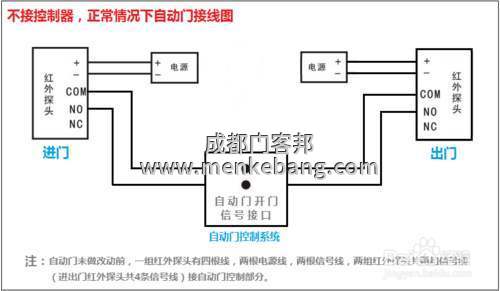

第一一級電路連接第四中間繼電器的觸點，所述第四中間繼電器為選擇自動開門模式的開關觸點，其后接四條二級并聯電路，分別為第一二級電路、第二二級電路、第三二級電路和第四二級電路。第一二級電路上連接第一光電開關，所述第一光電開關為考勤機的輸出觸點，其后串聯第二中間繼電器的觸點，之后再串聯第一中間繼電器的線圈；

推薦閱讀：廣告門安裝方法   人行通道廣告門安裝標準   玻璃自動門控制器主板接線

第二二級電路上串聯第一中間繼電器的觸點和第一時間繼電器的線圈；第三二級電路上串聯第一時間繼電器的觸點和第二時間繼電器的線圈，并且在二者中間并聯一條三級電路，該電路上串聯第一中間繼電器的觸點、第二中間繼電器的觸點、第四中間繼電器的觸點和第三中間繼電器的線圈；第四二級電路上連接第一中間繼電器的觸點、第二光電開關、第三光電開關、第二時間繼電器的觸點、第二中間繼電器的開關。

第二一級電路連接第四中間繼電器，其后與三級電路并聯連接，接入三級電路上第四中間繼電器觸點和第三中間繼電器中間。

第三一級電路串聯一個急停按鈕和第四中間繼電器的線圈。

所述門控器中開門遠控端子與第一中間繼電器的觸點連接，關門遠控端子與第二中間繼電器的觸點連接，停止遠控端子與第三中間繼電器的觸點連接。

以上就是門客邦成都自動門公司為您介紹自動門控制裝置說明書，更多相關請關注本網站。
